Co sprawdzamy · Geometria działki

Kształt działki, wymiary i szerokość frontu

Dwie działki o tej samej powierzchni mogą mieć zupełnie inną użyteczność. Wąskie przewężenie, skośny bok albo brak granicy przylegającej do drogi potrafią zadecydować o miejscu domu, podjeździe i możliwości poprowadzenia sieci. Dlatego analizę zaczyna się od geometrii EGiB, ale kończy na mapie do celów projektowych, tytule dostępu do drogi i obrysie całej inwestycji.

📄 Sekcja raportu: Kształt działki — rysunek techniczny🗺 Źródła: EGiB, ULDK, mapa zasadnicza i pomiar geodezyjny📍 Wynik: boki, przewężenia, front i obszar użyteczny

TL;DR

Kształt i wymiary działki w pięciu punktach

Powierzchnia nie opisuje ustawności.Liczą się proporcje, kąty, zwężenia i położenie części możliwej do zabudowy.
Najkrótszy bok może być tylko załamaniem.Odcinek 1–2 m nie oznacza automatycznie, że cała działka ma taką szerokość.
Front wiąże się z głównym wjazdem.W procedurze WZ znaczenie ma część granicy przy drodze publicznej, wewnętrznej lub drodze objętej służebnością, z której odbywa się główny wjazd.
Brak frontu z automatu to ostrzeżenie.Może oznaczać działkę wewnętrzną, drogę niewykrytą w danych albo niedokładność warstwy — wymaga kontroli dokumentów.
Wymiary potwierdź przed projektem.Geometria sieciowa służy do analizy przesiewowej; projekt opiera się na aktualnej mapie i ustalonych granicach.

Jak przejść od poligonu do odpowiedzi „czy dom się zmieści”

EGiB jest podstawowym źródłem geometrii działek, a ULDK pozwala odnaleźć parcelę po identyfikatorze. Długości boków można obliczyć z geometrii w układzie metrycznym, ale dokładność wniosku zależy od jakości danych źródłowych i przebiegu granic w terenie.

Szerokość potrzebna pod dom nie jest po prostu najkrótszym bokiem. Trzeba odsunąć obrys od granic zgodnie z projektem i przepisami, uwzględnić linie zabudowy, sieci, dojazd, ukształtowanie oraz strefy ochronne. Najlepszym testem jest wstawienie kilku wariantów budynku do rzeczywistego poligonu.

Ewidencja gruntów i budynków GUGiK

Jak sprawdzić kształt i front działki

Połącz geometrię ewidencyjną z drogą, planem i obrysem inwestycji.

Potwierdź identyfikator i granicę

Pobierz geometrię działki z EGiB/ULDK i porównaj ją z mapą ewidencyjną, dokumentami oraz widocznym zagospodarowaniem.

Zmierz wszystkie odcinki

Oblicz długości boków, szerokości w kilku przekrojach, kąty i przewężenia. Zaznacz, które krótkie boki są tylko ścięciem narożnika.

Ustal relację z drogą

Sprawdź drogę publiczną, wewnętrzną lub działkę drogową objętą odpowiednim prawem przejazdu i wskaż miejsce głównego wjazdu.

Nałóż ograniczenia

Dodaj linie zabudowy, odsunięcia, sieci, drzewa, skarpy, strefy i przebieg przyłączy.

Przetestuj warianty

Wstaw dom, podjazd, parking, taras i ogród. Porównaj możliwość obrotu budynku i etapowania robót.

Procedura oceny ustawności działki

Wynikiem powinien być rysunek z wariantami, nie tylko tabela długości boków.

Przygotuj przed rozpoczęciem:

identyfikator i geometria EGiB
mapa zasadnicza oraz dokumenty graniczne
MPZP albo wymagania do WZ
dokument dostępu do drogi i planowany wjazd
wymiary domu, garażu, podjazdu i przyłączy

Krok	Wykonaj	Zapisz wynik
1. Układ	Przelicz geometrię do układu metrycznego i zachowaj kierunek północy.	Rysunek z wiarygodną skalą.
2. Boki	Oznacz każdy wierzchołek, długość odcinka i szerokości w przekrojach prostopadłych do osi działki.	Tabela boków i miejsc krytycznych.
3. Droga	Połącz granicę z drogą oraz podstawą prawną wjazdu. Nie wyznaczaj frontu wyłącznie z bliskości osi jezdni.	Potwierdzona granica obsługi komunikacyjnej.
4. Ograniczenia	Odejmij linie zabudowy, wymagane odsunięcia, strefy sieci i inne zakazy.	Poligon realnie dostępny dla zabudowy.
5. Dom	Wstaw co najmniej dwa obrysy domu z dojściem, tarasem, garażem i miejscami postojowymi.	Warianty zagospodarowania wraz z kolizjami.
6. Sieci	Sprawdź promienie skrętu, spadek podjazdu i trasy przyłączy przez przewężenia.	Wykonalny układ komunikacji i uzbrojenia.
7. Pomiar	Przed projektem potwierdź granice i wymiary na aktualnej mapie do celów projektowych.	Dane geodezyjne do dalszego projektowania.

Kiedy wynik wymaga dalszej weryfikacji:

analiza opiera się tylko na powierzchni działki
najkrótszy bok jest automatycznie uznany za szerokość parceli
front wyznaczono bez sprawdzenia drogi i głównego wjazdu
wariant domu pomija podjazd, parking i przyłącza
wymiary z usługi sieciowej są traktowane jak wznowione znaki graniczne

Przykład: nieregularna działka bez wykrytego frontu

Rysunek pokazuje najdłuższy bok 61,13 m i najkrótszy odcinek 1,67 m. Krótki odcinek jest niewielkim załamaniem narożnika, więc nie opisuje szerokości całej parceli.
Automat nie wykrył boku przylegającego do drogi w danych komunikacyjnych. To nie dowodzi braku prawnego dostępu, ale uruchamia kontrolę działki drogowej, służebności i rzeczywistego wjazdu.
Następnie mierzymy szerokość w kilku przekrojach i nakładamy linie zabudowy, sieci oraz dwa warianty domu z podjazdem.
Jeżeli dostęp prowadzi przez inną działkę, dokument i geometria przejazdu stają się ważniejsze od samego kształtu głównego poligonu.

Które cechy geometrii mają znaczenie

Jedna liczba nie opisuje możliwości zagospodarowania nieregularnej parceli.

Cecha	Co pokazuje	Co zweryfikować
długości boków	obwód i lokalne załamania granicy	czy krótki bok jest przewężeniem czy narożnikiem
szerokość w przekroju	miejsce dostępne w konkretnej części działki	odsunięcia i obrót budynku
front terenu	granicę związaną z głównym wjazdem	rodzaj drogi i tytuł prawny dostępu
kąty narożników	ustawność i możliwość prowadzenia dojazdu	promienie skrętu i martwe kliny
poligon po ograniczeniach	obszar pozostający po odjęciu stref	czy mieści cały program inwestycji

Jak raport pokazuje rzeczywiste długości boków

Rysunek w układzie PL-1992 zachowuje kierunki i skalę, opisuje każdy bok oraz informuje, czy wykryto granicę przylegającą do drogi. To punkt startowy do analizy dostępu i wariantów domu.

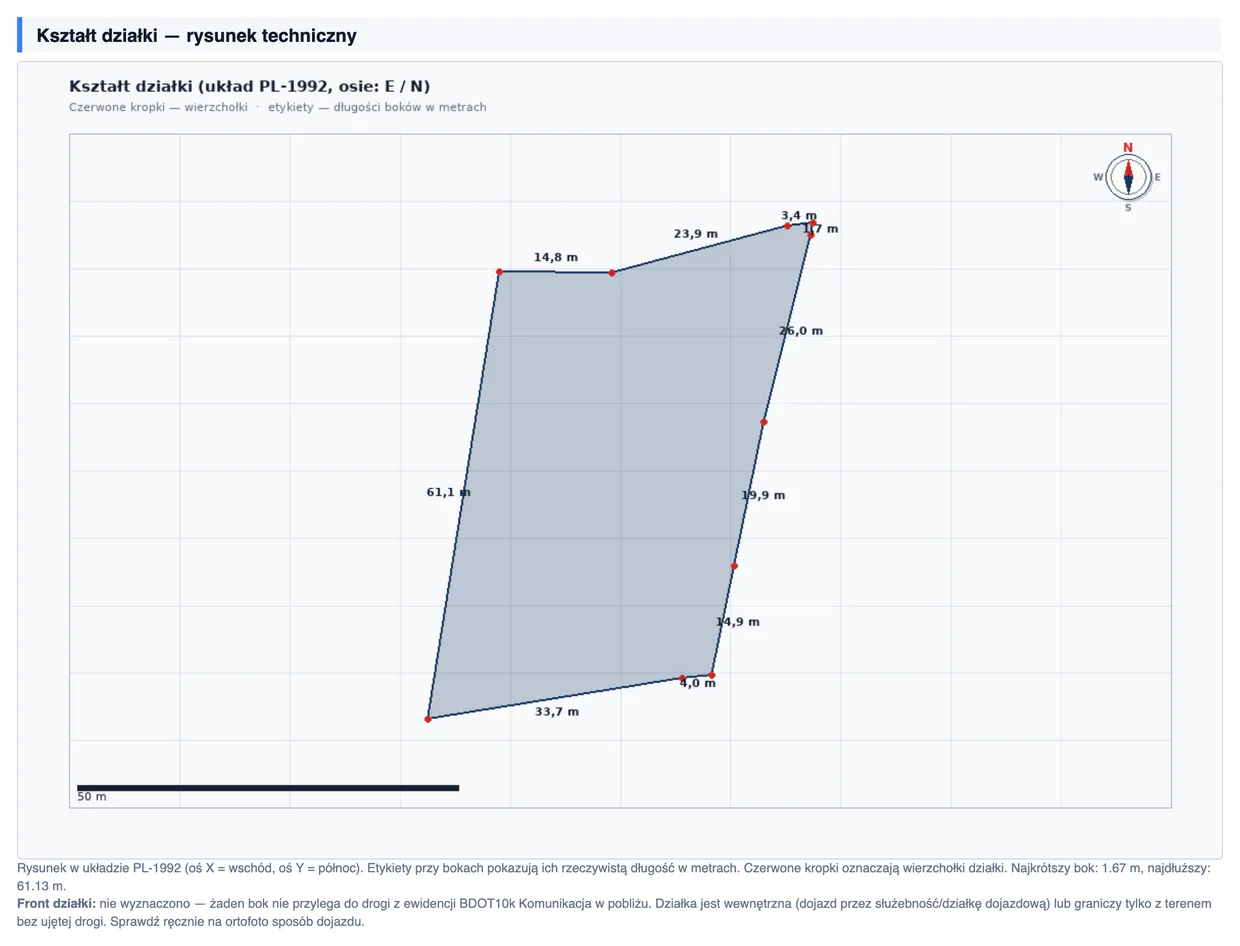

Rysunek techniczny nieregularnej działki z długościami boków od 1,67 do 61,13 metra i brakiem wykrytego frontu — Rysunek ujawnia długą, nieregularną parcelę oraz brak boku automatycznie połączonego z drogą. Krótki odcinek 1,67 m jest załamaniem granicy, a nie szerokością całej działki.

Przykład wyniku w raporcie

Najdłuższy bokodcinek zachodniej granicy

61,13 m

Najkrótszy boklokalne załamanie narożnika

1,67 m

Front przy drodzenie znaleziono zgodności w warstwie komunikacyjnej

do kontroli

Chcesz sprawdzić konkretną działkę? Raport pokaże tę sekcję razem z mapą, źródłem i datą danych.

Brak wykrytego frontu nie przesądza o braku dostępu

Automat porównuje granicę z dostępną warstwą dróg. Może nie rozpoznać drogi wewnętrznej, działki objętej służebnością albo nieaktualnej geometrii. Wniosek prawny wymaga dokumentów i wskazania faktycznego głównego wjazdu.

Rysunek długości boków dobrze ujawnia nieregularność, ale dopiero poligon po odjęciu linii zabudowy i pozostałych ograniczeń odpowiada na pytanie o ustawność. Analiza powinna obejmować cały program, nie tylko prostokąt domu.

Co zrobić z wynikiem: jeśli ta informacja może zmienić decyzję o zakupie albo projekt, otwórz wskazane źródło i sprawdź datę danych. Dopiero wtedy ustal, czy potrzebny jest dokument, pomiar lub opinia specjalisty.

Najczęstsze pułapki

PUŁAPKA 01

Powierzchnia jako jedyne kryterium

Duża liczba metrów kwadratowych może kryć wąski dojazd albo bezużyteczne kliny.

PUŁAPKA 02

Najkrótszy bok = szerokość

Krótki odcinek może być tylko ścięciem narożnika bez wpływu na miejsce domu.

PUŁAPKA 03

Bliska droga = dostęp

Potrzebna jest relacja granic i odpowiedni tytuł prawny, nie sama odległość do jezdni.

PUŁAPKA 04

Dom bez obsługi

Obrys może się mieścić, lecz zabraknie miejsca na wjazd, parking, miejsce gromadzenia odpadów albo przyłącza.

FAQ

Kształt i wymiary działki - najczęstsze pytania

Jak sprawdzić wymiary działki?

Wstępnie z geometrii EGiB w układzie metrycznym. Przed projektem i czynnościami granicznymi należy oprzeć się na aktualnych materiałach geodezyjnych i pomiarze.

Co to jest front działki?

W aktualnych przepisach dotyczących WZ front terenu wiąże się z częścią granicy przy drodze publicznej, wewnętrznej lub działce objętej służebnością drogową, z której odbywa się główny wjazd.

Czy wąska działka może być budowlana?

Może, jeśli spełnia wymagania planistyczne i techniczne oraz mieści cały program inwestycji. Sama szerokość nie daje uniwersalnej odpowiedzi.

Czy brak frontu oznacza brak drogi?

Nie zawsze. Może wynikać z dostępu przez służebność, drogę wewnętrzną lub braków danych. Dostęp trzeba zweryfikować prawnie i przestrzennie.

Czy rysunek z raportu zastępuje geodetę?

Nie. Służy do przesiewu i wariantowania. Granice i dane projektowe potwierdza się w odpowiedniej dokumentacji geodezyjnej.

Mierz działkę razem z drogą i całym programem domu

Raport pokaże nieregularność i długości boków, a analiza wariantowa zweryfikuje front, dostęp oraz miejsce dla budynku, podjazdu i sieci.

Zobacz przykładowy raport

Źródła i podstawa danych

GUGiK · EGiB, KIEG i ULDKPrawo geodezyjne i kartograficzneustawa o planowaniu i zagospodarowaniu przestrzennym — definicja frontu terenumapa zasadnicza i dokumentacja geodezyjna

Artykuł ma charakter informacyjny. Dane mapowe, statystyczne i automatyczna analiza nie zastępują dokumentu urzędowego, pomiaru, badania ani projektu wymaganego dla konkretnej działki. Przed zakupem potwierdź kluczowe informacje u właściwego organu, operatora lub specjalisty.
