Działka może mieć łagodny średni spadek, a jednocześnie lokalną skarpę dokładnie w miejscu planowanego domu albo podjazdu. Dlatego jedna wartość w stopniach nie wystarcza. Potrzebne są mapa nachylenia, różnica wysokości, profile, kierunek odpływu i obrys inwestycji. Numeryczny Model Terenu dobrze odsiewa trudne miejsca, ale nie zastępuje pomiaru projektowego ani badań podłoża.
📄 Sekcja raportu: Nachylenie terenu🗺 Źródła: NMT GUGiK 1 m, profile i projekt zagospodarowania📍 Wynik: spadek, deniwelacja, odpływ i obszar pod zabudowę
TL;DR
Nachylenie terenu w pięciu punktach
Średnia ukrywa lokalne skarpy.Porównaj średni spadek z maksimum pikselowym i profilem przez planowany budynek.
Stopnie i procenty to nie to samo.Spadek 10% odpowiada około 5,7°, dlatego zawsze zapisuj jednostkę.
NMT opisuje teren, nie grunt.Model wysokości nie ujawnia nośności, nasypów, poziomu wody ani warstw geologicznych.
Odpływ analizuj dla całej inwestycji.Dom, podjazd i taras zmieniają kierunek oraz ilość spływu powierzchniowego.
Kategoria geotechniczna nie wynika z koloru.Ustala ją projektant na podstawie konstrukcji, warunków gruntowych i badań, a nie automatyczny próg nachylenia.
01
Jakie liczby opisują ukształtowanie działki
NMT jest siatkowym modelem wysokości terenu. Z różnic wysokości sąsiednich komórek można obliczyć spadek i ekspozycję, lecz wynik zależy od rozdzielczości, algorytmu i wygładzenia. Dlatego maksimum jednego piksela, średnia dla działki i nachylenie profilu między punktami mogą mieć różne wartości bez matematycznej sprzeczności.
Dla projektu liczy się nie najwyższa liczba na parceli, ale spadek w miejscu domu, dojazdu, sieci i odwodnienia. Teren trzeba następnie połączyć z badaniami geotechnicznymi. Obowiązujące rozporządzenie wiąże zakres dokumentacji i kategorię geotechniczną z warunkami gruntowymi oraz konstrukcją obiektu, a nie z samym kątem stoku.
Przejdź od danych wysokościowych do obrysu inwestycji, a potem potwierdź teren i grunt pomiarem.
01
Pobierz aktualny NMT
Sprawdź arkusz, rok, układ wysokościowy i rozdzielczość. W Polsce podstawowy model GUGiK jest udostępniany między innymi w siatce 1 × 1 m.
02
Policz kilka miar
Zapisz minimum, maksimum, deniwelację, średni spadek, maksimum lokalne, ekspozycję i kierunek odpływu. Nie redukuj wyniku do jednej liczby.
03
Narysuj mapę klas
Pokaż obszary płaskie, łagodne i strome wraz z granicą parceli. Zweryfikuj pojedyncze piksele na cieniowaniu terenu i ortofotomapie.
04
Nałóż cały projekt
Umieść dom, taras, podjazd, drogę pożarową, przyłącza i odbiorniki wód. Sprawdź profile wzdłuż każdej z tych osi.
05
Potwierdź geodezyjnie i geotechnicznie
Do projektu wykorzystaj aktualny pomiar sytuacyjno-wysokościowy oraz badania gruntu dobrane przez projektanta i geotechnika.
Procedura od rastra do wariantu domu
Celem jest porównanie wariantów zagospodarowania, a nie przypisanie całej działce jednej etykiety „płaska” lub „stroma”.
Przygotuj przed rozpoczęciem:
granica działki i aktualny obrys inwestycji
NMT z metadanymi, rokiem i układem wysokości
ortofotomapa oraz cieniowanie terenu
MPZP lub WZ z zasadami kształtowania terenu
mapa do celów projektowych i wyniki badań geotechnicznych
Krok
Wykonaj
Zapisz wynik
1. Dane
Ustal źródło, rozdzielczość, aktualność i układ wysokościowy NMT.
Metadane pozwalające odtworzyć analizę.
2. Statystyki
Oblicz wysokość minimalną i maksymalną, deniwelację, średnią oraz rozkład klas spadku.
Tabela miar bez mieszania stopni i procentów.
3. Kontrola pikseli
Porównaj miejsca maksymalnego spadku z cieniowaniem i ortofotomapą; odrzuć artefakty na krawędziach i obiektach.
Mapa lokalnych skarp wymagających potwierdzenia.
4. Profile
Poprowadź przekroje wzdłuż domu, podjazdu, kanalizacji i głównego kierunku stoku.
Różnice wysokości na rzeczywistych trasach robót.
5. Warianty
Porównaj przesunięcie i obrót budynku, poziom posadowienia, piwnicę, mury oporowe i bilans mas ziemnych.
Dwa lub trzy warianty do wyceny projektowej.
6. Woda
Sprawdź, dokąd płynie woda przed i po utwardzeniu terenu oraz gdzie można ją zgodnie z projektem zagospodarować.
Schemat odwodnienia bez przerzucania spływu na sąsiada.
7. Potwierdzenie
Zleć pomiar geodezyjny i badania gruntu w punktach odpowiadających wybranemu wariantowi.
Dane wejściowe do projektu i kategorii geotechnicznej.
Kiedy wynik wymaga dalszej weryfikacji:
wynik nie podaje źródła, roku ani układu wysokościowego NMT
średnia dla całej działki zastępuje profile domu i podjazdu
maksimum pojedynczego piksela jest traktowane jako nachylenie całej parceli
automatyczna klasa stoku ma przesądzić kategorię geotechniczną
koszt niwelacji podano bez projektu, bilansu mas i warunków gruntu
Przykład: łagodny teren z lokalnym maksimum
Werdykt sekcji wskazał nachylenie 6,25° i różnicę wysokości 2,19 m. Szczegółowa analiza pikselowa podała średnio 7,0° oraz maksimum 19,3° — to różne miary, których nie wolno bezpośrednio utożsamiać.
Mapa klas pokazała 81,4% powierzchni w przedziale 3–8°, 16,0% w przedziale 8–15° i 1,4% w przedziale 15–25°. Model wskazał 155 m² ciągłego obszaru poniżej 5°.
Najpierw sprawdzamy, gdzie leżą strome piksele i czy przecinają planowany dom, podjazd lub trasę kanalizacji. Potem porównujemy profile dwóch wariantów ustawienia budynku.
Automatycznego opisu kosztu ani kategorii geotechnicznej nie traktujemy jako decyzji projektowej; potwierdza je projektant na podstawie aktualnego pomiaru i badań gruntu.
03
Które miary trzeba czytać razem
Każda opisuje inną cechę terenu i ma inne zastosowanie projektowe.
Miara
Co opisuje
Najważniejsza kontrola
deniwelacja
różnicę między najwyższym i najniższym punktem
położenie punktów i wpływ na trasę robót
średni spadek
uogólnione nachylenie powierzchni
nie używaj do wykrywania lokalnej skarpy
maksimum pikselowe
najbardziej stromy fragment rastra
artefakty, krawędzie i wielkość obszaru
profil
zmianę wysokości na wybranej osi
dom, podjazd, sieci i kierunek stoku
ekspozycja i odpływ
kierunek stoku oraz przepływu powierzchniowego
zmianę po zabudowie i utwardzeniu
04
Jak raport pokazuje lokalne spadki zamiast jednej liczby

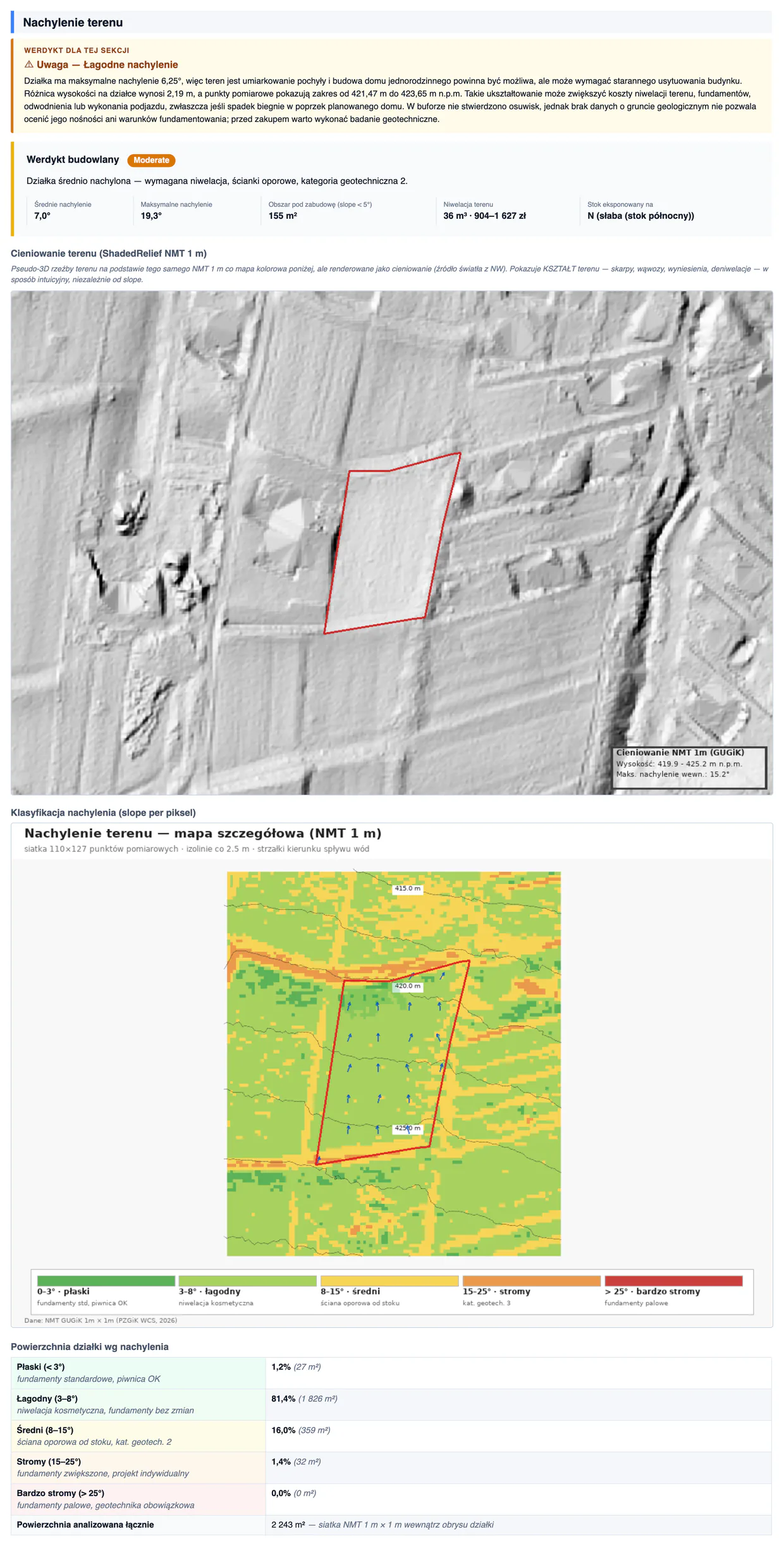

Sekcja łączy werdykt, cieniowanie NMT, mapę klas nachylenia i tabelę udziałów powierzchni. Ten zestaw pozwala znaleźć łagodne miejsce pod budynek oraz fragmenty wymagające dokładniejszego profilu.
Cieniowanie pokazuje rzeźbę terenu, a mapa szczegółowa rozdziela łagodne i bardziej strome fragmenty. W przykładzie większość działki ma 3–8°, lecz lokalne piksele osiągają wyższe wartości.
Werdykt raportu

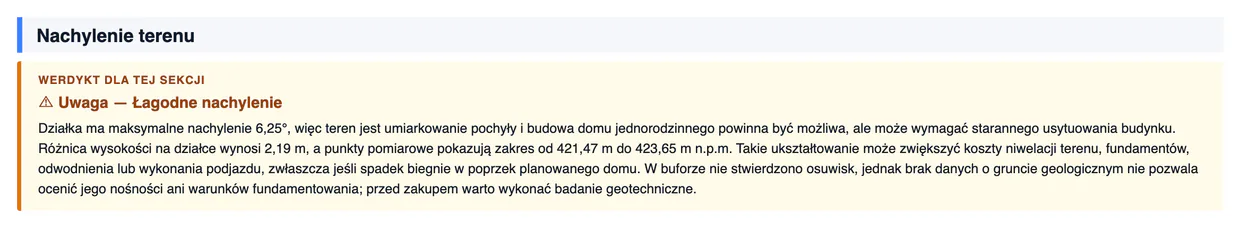

Werdykt tej sekcji wskazuje łagodne nachylenie i możliwe skutki dla niwelacji, fundamentów, odwodnienia oraz podjazdu, ale nie ocenia nośności gruntu.
Przykład wyniku w raporcie
Rozkład spadkuudział powierzchni w klasie 3–8°
81,4%
Lokalne maksimumnajwyższy wynik analizy pikselowej
19,3°
Fragment poniżej 5°ciągły obszar wskazany przez model
155 m²
Chcesz sprawdzić konkretną działkę? Raport pokaże tę sekcję razem z mapą, źródłem i datą danych.
05
Dlaczego 6,25° i 19,3° mogą wystąpić w jednej analizie
Pierwsza wartość może opisywać uogólniony profil lub zestaw punktów, a druga najbardziej stromy piksel szczegółowego rastra. Różnią się skalą i sposobem liczenia. Poprawna interpretacja wymaga sprawdzenia, jaką powierzchnię zajmuje maksimum i gdzie leży względem inwestycji.
Nawet dokładny raster wysokości nie ujawnia rodzaju gruntu, wody ani nasypów. Nie wolno więc wyprowadzać z koloru mapy kategorii geotechnicznej lub ostatecznego kosztu fundamentów. Te ustalenia należą do projektu opartego na badaniach.
Co zrobić z wynikiem: jeśli ta informacja może zmienić decyzję o zakupie albo projekt, otwórz wskazane źródło i sprawdź datę danych. Dopiero wtedy ustal, czy potrzebny jest dokument, pomiar lub opinia specjalisty.
06
Najczęstsze pułapki
PUŁAPKA 01
Jedna średnia dla całej parceli
Duża płaska część może maskować skarpę na jedynym możliwym dojeździe.
PUŁAPKA 02
Stopnie pomylone z procentami
Ta sama liczba w różnych jednostkach opisuje zupełnie inny spadek.
PUŁAPKA 03
NMT jako mapa geotechniczna
Wysokość powierzchni nie mówi o nośności, wodzie ani warstwach gruntu.
PUŁAPKA 04
Koszt bez wariantu projektu
Niwelacja zależy od rzędnej domu, bilansu wykopu i nasypu, transportu oraz konstrukcji oporowych.
FAQ
Nachylenie terenu - najczęstsze pytania
Do analizy wstępnej użyj NMT GUGiK, mapy spadków i profili. Do projektu potrzebny jest aktualny pomiar sytuacyjno-wysokościowy oraz dane geotechniczne.
Nie ma jednego prawnego progu dla każdego domu. Znaczenie ma miejsce budynku i dojazdu, różnica wysokości, grunt, woda, konstrukcja oraz możliwość bezpiecznego odwodnienia.
Kąt w stopniach to arctan(spadek procentowy / 100). Przykładowo 10% odpowiada około 5,7°, a 20% około 11,3°.
Nie. Jest świetny do przesiewu i porównania wariantów, ale projekt wymaga aktualnych pomiarów geodezyjnych w terenie i odpowiedniego rozpoznania podłoża.
Nie samodzielnie. Kategorię ustala projektant na podstawie warunków gruntowych, konstrukcji obiektu i badań geotechnicznych.
Sprawdź spadek dokładnie tam, gdzie będą roboty
Raport znajdzie lokalne różnice wysokości i kierunek odpływu, a projektant połączy je z aktualnym pomiarem, gruntem i wariantem usytuowania domu.
GUGiK · Numeryczny Model Terenurozporządzenie z 25 kwietnia 2012 r. w sprawie geotechnicznych warunków posadawianiamapa do celów projektowych i pomiar geodezyjnybadania podłoża oraz projekt zagospodarowania działki
