Geologia inżynierska działki

Kolor na Szczegółowej Mapie Geologicznej Polski opisuje jednostkę kartograficzną, a nie próbkę gruntu spod przyszłego domu. Jest bardzo dobrym sygnałem ostrzegawczym: pomaga wykryć osady rzeczne, deluwia, torfy, nasypy lub skały i właściwie zaplanować badania. Nie podaje jednak nośności, stopnia plastyczności ani poziomu wody w miejscu fundamentu.

📄 Sekcja raportu: Geologia inżynierska🗺 Źródła: CBDG, SMGP 1:50 000 i MIDAS📍 Wynik: jednostka geologiczna, możliwe problemy i zakres weryfikacji

TL;DR

Geologia inżynierska w pięciu punktach

Mapa opisuje obszar, nie odwiert.Granica jednostki i opis litologii są poglądowe; na jednej działce mogą występować inne grunty, nasypy i lokalne przewarstwienia.
Rodzaj osadu wskazuje pytania do geotechnika.Deluwia, mady, torfy, gliny, lessy i zwietrzeliny niosą różne ryzyka, ale sama nazwa nie wyznacza sposobu posadowienia.
Nośności nie odczytasz z SMGP.Parametry obliczeniowe wymagają rozpoznania w punktach planowanego budynku i interpretacji osoby z odpowiednimi kwalifikacjami.
Woda i rzeźba zmieniają zachowanie gruntu.Ten sam materiał może zachowywać się inaczej na stoku, w obniżeniu, po intensywnych opadach lub przy sączeniach.
Wynik ma kończyć się planem badań.Użyteczna analiza mówi gdzie wiercić, co mierzyć i jakie decyzje projektowe pozostają otwarte.

Co naprawdę pokazuje mapa geologiczna

SMGP w skali 1:50 000 przedstawia budowę geologiczną przypowierzchniową w ujęciu regionalnym. Opis jednostki może zawierać skład, genezę i wiek osadów. To wystarcza do rozpoznania wstępnego i porównania działek, lecz nie do obliczenia fundamentu ani potwierdzenia gruntu dokładnie pod obrysem domu.

Osobno trzeba sprawdzić archiwalne otwory i dokumentacje w CBDG, rzeźbę, ślady nasypów, cieki, rowy, osuwiska oraz obszary i tereny górnicze. Archiwalny otwór jest wartościowy tylko wtedy, gdy znasz jego lokalizację, profil, rzędną i cel wykonania; nie wolno bezkrytycznie przenosić wyniku z sąsiedniej parceli.

Portal mapowy CBDG PIG-PIB

Jak przejść od mapy do bezpiecznej decyzji

Analiza ma dwa etapy: rozpoznanie źródeł publicznych, a następnie badania dopasowane do konkretnego obiektu.

Zaznacz działkę i obrys inwestycji

Pracuj na granicach EGiB, ale nanieś również planowany budynek, drogę, skarpy i miejsca wymagające niwelacji.

Odczytaj pełny opis jednostki

Zapisz symbol, litologię, genezę, wiek, numer arkusza, skalę i datę dostępu. Nie interpretuj wyłącznie koloru.

Sprawdź sąsiednie jednostki i archiwalne otwory

Granica geologiczna może przebiegać blisko parceli, a profil otworu może ujawnić przewarstwienia lub wodę, których mapa powierzchniowa nie pokazuje.

Dodaj teren i przekształcenia

Porównaj NMT, ortofotomapy archiwalne, SOPO i MIDAS. Szukaj skarp, zasypanych wyrobisk, dawnych cieków, nasypów oraz prac ziemnych.

Zleć rozpoznanie pod projekt

Przekaż geotechnikowi koncepcję obiektu, poziom posadowienia i wyniki kwerendy. Zakres punktów i badań powinien wynikać z budynku oraz spodziewanej zmienności podłoża.

Dokładna procedura rozpoznania geologicznego

Rezultatem nie ma być etykieta „grunt dobry” lub „zły”, lecz udokumentowana hipoteza geologiczna i zakres czynności potrzebnych do jej potwierdzenia.

Przygotuj przed rozpoczęciem:

granice działki, aktualna mapa sytuacyjna i koncepcja zagospodarowania z rzędnymi
pełny arkusz SMGP wraz z objaśnieniami, nie sam wycinek mapy
archiwalne profile otworów i dokumentacje CBDG w otoczeniu działki
NMT, ortofotomapy historyczne, dane SOPO oraz MIDAS
informacja o planowanym budynku, piwnicy, obciążeniach i robotach ziemnych

Krok	Wykonaj	Zapisz wynik
1. Lokalizacja	Nałóż działkę i planowany obrys na arkusz SMGP. Sprawdź wszystkie jednostki przecinające parcelę i najbliższe granice wydzieleń.	Mapa z symbolem jednostki, numerem arkusza i skalą.
2. Objaśnienia	Odczytaj legendę i tekst objaśniający: materiał, genezę, typową miąższość oraz relacje z innymi osadami. Oddziel opis mapy od własnych wniosków.	Tabela: fakt ze źródła / hipoteza do sprawdzenia.
3. Profile	Wybierz archiwalne otwory według odległości, rzędnej, formy terenu i kompletności profilu. Nie uśredniaj ich automatycznie.	Profile z lokalizacją, datą, głębokością i odnotowaną wodą.
4. Historia terenu	Porównaj dawne i aktualne ortofotomapy oraz NMT. Zaznacz nasypy, wykopy, wyrobiska, niwelacje, cieki i strefy gwałtownej zmiany spadku.	Mapa miejsc o podwyższonej niepewności.
5. Model wstępny	Sformułuj możliwy układ warstw i listę ryzyk: niejednorodność, grunty organiczne, wysadzinowość, zapadowość, pęcznienie, skała, sączenia lub nasyp.	Hipoteza z poziomem pewności dla każdego ryzyka.
6. Program badań	Geotechnik dobiera rozmieszczenie i głębokość punktów do obrysu, obciążeń oraz przewidywanych warstw. Badania mają objąć strefę wpływu fundamentów, nie tylko powierzchnię.	Uzgodniony program wierceń, sondowań, pomiarów wody i badań laboratoryjnych.
7. Decyzja	Dopiero dokumentacja badań podłoża i projektant określają warunki gruntowe, kategorię geotechniczną oraz rozwiązanie fundamentów, odwodnienia i robót ziemnych.	Zalecenia projektowe, ograniczenia i kosztowe warianty realizacji.

Kiedy wynik wymaga dalszej weryfikacji:

mapa wskazuje torfy, namuły, nasypy, osady deluwialne lub aluwialne, a nie wykonano badań w obrysie inwestycji
działka leży na stoku, przy skarpie, w dawnym wyrobisku albo na terenie o niejasnej historii przekształceń
profile sąsiednich otworów są sprzeczne albo pochodzą z innej rzędnej lub formy terenu
planowana jest piwnica, duże obciążenia, głębokie wykopy, mur oporowy lub istotna niwelacja
ktoś proponuje rodzaj fundamentu albo koszt wzmocnienia wyłącznie na podstawie koloru SMGP

Przykład: osady deluwialne pod planowanym domem

Raport wskazał gliny z rumoszem skalnym pochodzenia deluwialnego. Jest to realne wykrycie na mapie, nie wynik odwiertu.
Hipoteza robocza brzmi: podłoże może być zmienne, wrażliwe na wodę i zawierać lokalne przewarstwienia. Nie zapisujemy jeszcze „średniej nośności” ani rodzaju fundamentu.
Na koncepcji zaznaczono dom i skarpę. Program badań obejmuje punkty w obrysie oraz po stronie stoku, pomiar sączeń i rozpoznanie do warstwy nośnej poniżej strefy wpływu fundamentów.
Dopiero wyniki badań pozwolą porównać wariant płytki, wymianę gruntu, płytę lub inne rozwiązanie. Mapa służyła do zadania właściwych pytań.

Co oznaczają częste typy podłoża

To lista typowych pytań badawczych, a nie gotowych diagnoz dla każdej działki.

Materiał lub sytuacja	Możliwe znaczenie	Co potwierdzić
mady i osady rzeczne	zmienność warstw, możliwość gruntów słabych i wody	profil, stan zagęszczenia lub konsystencji oraz sezonową wodę
deluwia i zwietrzeliny	zmienna miąższość i parametry na stoku	przekrój wzdłuż spadku, sączenia i stateczność
torfy i namuły	duża ściśliwość i mała nośność	zasięg, miąższość, możliwość usunięcia albo posadowienia pośredniego
gliny i iły	wrażliwość parametrów na wodę; możliwa wysadzinowość lub pęcznienie	konsystencję, wskaźniki plastyczności, wodę i ochronę wykopu
nasypy	nieznany skład, sposób wbudowania i zagęszczenie	granice nasypu, metrykę, sondowania i zanieczyszczenia

Co wykrył raport w rzeczywistym przykładzie

Sekcja odczytuje jednostkę SMGP, jej skład i genezę oraz wskazuje osady wymagające dalszego rozpoznania.

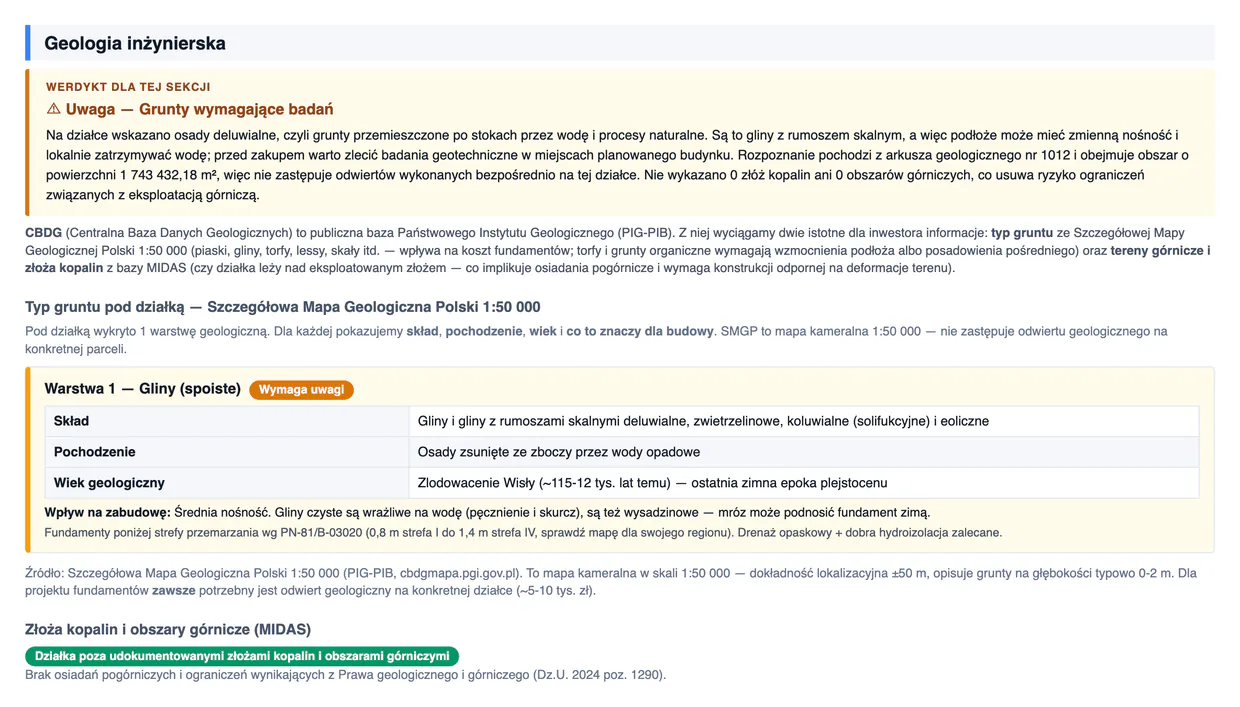

Sekcja raportu wykrywająca gliny z rumoszem skalnym i osady deluwialne wymagające badań geotechnicznych — Mapa wskazuje gliny i osady deluwialne o możliwie zmiennym podłożu. To przesłanka do badań, nie rozpoznanie fundamentowe.

Przykład wyniku w raporcie

Wykryta jednostkagliny i gliny z rumoszem skalnym

wymaga uwagi

Genezaosady deluwialne przemieszczone po stoku

zmienność możliwa

MIDASbrak udokumentowanych złóż i obszarów górniczych w analizie

nie wykryto

Chcesz sprawdzić konkretną działkę? Raport pokaże tę sekcję razem z mapą, źródłem i datą danych.

Jak czytać taki wynik bez fałszywej pewności

Wykrycie deluwiów uzasadnia ostrożność, ponieważ osady stokowe mogą być niejednorodne i reagować na wodę. Nie dowodzi jednak, że cała działka ma słabe podłoże ani że potrzebna jest konkretna technologia fundamentowania.

Brak złoża lub obszaru górniczego w MIDAS odpowiada tylko na pytanie o zarejestrowane obiekty tej bazy. Nie zastępuje analizy osiadań, historycznych wyrobisk, szkód ani lokalnego rozpoznania terenu.

Co zrobić z wynikiem: jeśli ta informacja może zmienić decyzję o zakupie albo projekt, otwórz wskazane źródło i sprawdź datę danych. Dopiero wtedy ustal, czy potrzebny jest dokument, pomiar lub opinia specjalisty.

Najczęstsze pułapki

PUŁAPKA 01

Mapa jako badanie działki

Skala 1:50 000 nie pozwala potwierdzić warstwy dokładnie pod fundamentem.

PUŁAPKA 02

Koszt z nazwy gruntu

Bez miąższości, parametrów, wody i projektu nie da się wiarygodnie policzyć fundamentów.

PUŁAPKA 03

Najbliższy otwór jako prawda

Profil z innej rzędnej lub formy terenu może być nieporównywalny mimo małej odległości.

PUŁAPKA 04

Uniwersalny drenaż

Drenaż musi mieć legalny odbiornik i projekt; w części warunków może pogorszyć stateczność albo nawodnić sąsiedni teren.

FAQ

Geologia inżynierska - najczęstsze pytania

Czy mapa geologiczna wystarczy przed zakupem działki?

Wystarczy do rozpoznania wstępnego i wyboru pytań, ale nie do projektu fundamentów ani wykluczenia lokalnych nasypów, gruntów słabych i wody.

Czym różni się opinia geotechniczna od dokumentacji badań podłoża?

Zakres dokumentów zależy od obiektu i warunków. Opinia klasyfikuje warunki i kategorię geotechniczną, a dokumentacja badań przedstawia wykonane rozpoznanie, model podłoża oraz parametry potrzebne projektantowi.

Ile odwiertów trzeba wykonać?

Nie ma jednej bezpiecznej liczby dla każdej działki. Rozmieszczenie i głębokość zależą od obrysu, obciążeń, zmienności gruntu, poziomu posadowienia i kategorii geotechnicznej.

Czy glina oznacza złą działkę?

Nie. Znaczenie mają rodzaj i stan gliny, przewarstwienia, woda, rzeźba oraz projekt. Poprawnie rozpoznane grunty spoiste często pozwalają na zwykłe posadowienie, ale nazwa z mapy tego nie potwierdza.

Kiedy badać grunt?

Najlepiej przed bezwarunkowym zakupem albo z odpowiednim warunkiem w umowie, gdy wynik może zmienić wykonalność lub koszt inwestycji. Badania trzeba odnieść do choćby wstępnej lokalizacji budynku.

Czy brak obszaru górniczego wyklucza osiadanie?

Nie. Osiadanie może mieć inne przyczyny, a historyczne lub lokalne przekształcenia wymagają osobnego sprawdzenia.

Nie kończ analizy na nazwie gruntu

Raport wskaże jednostkę geologiczną i czerwone flagi, a Ty dostaniesz listę danych oraz badań potrzebnych do zamknięcia ryzyka przed projektem.

Zobacz przykładowy raport

Źródła i podstawa danych

PIG-PIB · Szczegółowa Mapa Geologiczna Polski 1:50 000CBDG · otwory i dokumentacjeMIDAS · złoża i obszary górniczerozporządzenie w sprawie ustalania geotechnicznych warunków posadawiania

Artykuł ma charakter informacyjny. Dane mapowe, statystyczne i automatyczna analiza nie zastępują dokumentu urzędowego, pomiaru, badania ani projektu wymaganego dla konkretnej działki. Przed zakupem potwierdź kluczowe informacje u właściwego organu, operatora lub specjalisty.
