Osiadanie budynku wskutek ściśliwego lub niejednorodnego podłoża nie jest tym samym co wielkoobszarowy ruch powierzchni terenu obserwowany satelitarnie. Pierwsze zjawisko rozpoznaje się badaniami geotechnicznymi i obliczeniami dla obciążeń, drugie można wstępnie przesiewać w EGMS InSAR. Bez rozdzielenia tych mechanizmów łatwo wyciągnąć poprawną liczbę i błędny wniosek.
📄 Sekcja raportu: Geologia i osiadanie terenu🗺 Źródła: SMGP, badania podłoża i EGMS Copernicus📍 Wynik: podatność podłoża, ruch reflektorów, okres i niepewność
TL;DR
Osiadanie terenu i podłoża w pięciu punktach
Najpierw nazwij mechanizm.Ściśliwa warstwa pod fundamentem, osuwisko, konsolidacja nasypu i regionalny ruch terenu wymagają innych danych i zabezpieczeń.
Punkt nie jest powierzchnią działki.Radar śledzi reflektor; na polu, w lesie lub na wodzie może brakować wiarygodnych punktów.
Mapa geologiczna nie liczy osiadań.Może wykryć osady koluwialne, organiczne lub nasypy, ale ich miąższość i ściśliwość trzeba zbadać pod inwestycją.
Prędkość EGMS bez szeregu czasu jest niepełna.Średnia może ukrywać skok, zmianę trendu, sezonowość albo okres bez dobrych obserwacji.
Mała wartość wymaga kontekstu jakości.Trzeba sprawdzić niepewność, spójność sąsiednich punktów, geometrię LOS i odniesienie pomiaru.
01
Dwa różne pytania o osiadanie
Badanie podłoża odpowiada na pytanie, jak warstwy pod konkretnym fundamentem odkształcą się pod obciążeniem oraz czy różnice osiadania będą dopuszczalne. Potrzebne są układ warstw, ich parametry, woda, historia nasypów i model konstrukcji. Nazwa osadu z mapy jest wyłącznie przesłanką do zaplanowania rozpoznania.
EGMS odpowiada na inne pytanie: jak w określonym okresie poruszał się stabilny reflektor radarowy względem układu odniesienia. Podstawowy pomiar dotyczy linii widzenia satelity, a produkty mogą przedstawiać składową pionową lub wschód-zachód. Brak punktu na parceli nie oznacza stabilności, a obserwacja sąsiedniego budynku nie zastępuje obliczeń osiadań przyszłego fundamentu.
Zacznij od mechanizmu i projektu, a dopiero potem dobierz mapę, badania oraz monitoring.
01
Określ obiekt i mechanizm
Zapisz konstrukcję, obciążenia, rzędną, piwnicę, nasypy i obserwowane szkody. Oddziel osiadanie fundamentu od ruchu całego stoku lub terenu.
02
Rozpoznaj podłoże i wodę
Połącz mapę geologiczną z wierceniami, sondowaniami, badaniami parametrów i poziomem wody w obrysie inwestycji.
03
Sprawdź EGMS i okres
Zapisz wersję produktu, daty, składową ruchu i układ odniesienia. Oddziel punkty na budynkach i drogach od obszarów bez reflektorów.
04
Porównaj przestrzeń i czas
Szukaj spójnego wzorca na wielu punktach i otwórz szeregi czasu; nie wybieraj tylko najbardziej ujemnej wartości.
05
Oblicz lub monitoruj
Projektant oblicza osiadania od obciążeń, a istotny ruch istniejącego terenu lub obiektu potwierdza niwelacja, repery albo monitoring konstrukcji.
Procedura od punktu EGMS do decyzji
Użyteczny wynik musi zawierać okres, jakość i zasięg reprezentatywności, a przy sygnale deformacji — plan potwierdzenia i diagnostyki przyczyny.
Przygotuj przed rozpoczęciem:
granice działki, obrys i obciążenia planowanego obiektu
mapa geologiczna, profile podłoża, parametry gruntów i informacje o wodzie
aktualny produkt EGMS z wartościami, niepewnością i pełnymi szeregami czasu
MIDAS, SOPO, NMT, ortofotomapy i historia robót ziemnych
wymagania projektowe lub objawy na istniejącym budynku
Krok
Wykonaj
Zapisz wynik
1. Mechanizm
Określ, czy pytasz o odkształcenie gruntu pod przyszłym fundamentem, ruch istniejącego obiektu, stok czy regionalną deformację powierzchni.
Jednoznaczne pytanie i metoda, która może na nie odpowiedzieć.
2. Podłoże
Na podstawie map i historii sformułuj hipotezę warstw, a następnie zbadaj ich miąższość, parametry, wodę i zmienność w obrysie inwestycji.
Model geotechniczny z parametrami, nie tylko nazwą osadu.
3. Obliczenia
Przekaż model oraz obciążenia projektantowi. Sprawdź osiadanie całkowite, różnicowe i przebieg w czasie dla wariantów fundamentu.
Wartości obliczeniowe, kryteria dopuszczalne i wariant rozwiązania.
4. Metadane EGMS
Zapisz nazwę produktu, okres, składową, układ odniesienia i ograniczenia jakości. Przypisz punkty do realnych reflektorów.
Mapa pokrycia i metryka danych pozwalająca odtworzyć analizę.
5. Przestrzeń i czas
Porównaj wiele punktów oraz ich pełne szeregi. Oceń trend, skoki, sezonowość i końcowy fragment obserwacji.
Wykresy i tabela pokazujące wzorzec, rozrzut oraz niepewność.
6. Hipotezy
Zestaw wyniki z geologią, wodą, górnictwem, nasypami, budową i SOPO. Nie przypisuj przyczyny na podstawie samego znaku ruchu.
Lista możliwych przyczyn i badań rozstrzygających.
7. Potwierdzenie
Dla sygnału istotnego dla projektu zaprojektuj monitoring geodezyjny lub konstrukcyjny z punktami odniesienia, częstotliwością i progami alarmowymi.
Metoda bazowa, harmonogram i odpowiedzialność za reakcję.
Kiedy wynik wymaga dalszej weryfikacji:
mapa wskazuje osady koluwialne, organiczne, nasypy lub inną niejednorodność, a brak badań w obrysie inwestycji
oszacowanie osiadań powstało bez parametrów gruntu, poziomu wody, obciążeń lub modelu fundamentu
na działce nie ma punktów na reprezentatywnych reflektorach, a wniosek brzmi „teren stabilny”
trend, skok lub przestrzenny wzorzec może mieć znaczenie dla budynku, drogi albo sieci
przyczyna ruchu jest przypisywana górnictwu, wodzie lub osuwisku wyłącznie na podstawie mapy geologicznej albo znaku prędkości
Przykład: osady koluwialne i ryzyko nierównego osiadania
Mapa wskazała dwa wydzielenia geologiczne, w tym osady koluwialne: iły i gliny z rumoszem, głazami oraz blokami fliszu.
To uzasadnia hipotezę zmiennego podłoża i możliwych różnic osiadania, ale nie pozwala obliczyć ich wartości ani wybrać fundamentu.
Program badań obejmuje punkty w obrysie, rozpoznanie granicy warstw, parametry gruntów spoistych, wodę i rzeźbę stoku. Projektant analizuje osiadanie całkowite i różnicowe dla konkretnych obciążeń.
EGMS może równolegle sprawdzić, czy istniejące reflektory wykazują ruch powierzchni, lecz nawet stabilny szereg satelitarny nie zastąpi obliczenia przyszłego fundamentu.
03
Co trzeba zapisać przy każdym wyniku
Wynik geotechniczny i satelitarny potrzebują innych pól. Bez nich liczba jest trudna do zweryfikowania i łatwa do nadinterpretacji.
Pole
Znaczenie
Pytanie kontrolne
model podłoża
układ, miąższość i parametry warstw pod fundamentem
czy pochodzi z badań na działce i obejmuje strefę wpływu
składowa ruchu
LOS, pionowa lub wschód-zachód
czy znak i kierunek są interpretowane właściwie
reflektor
obiekt, którego sygnał śledzi radar
czy reprezentuje grunt lub tylko konkretny budynek
niepewność
jakość oszacowania prędkości
czy wartość różni się od szumu w sposób znaczący
szereg czasu
zmiana ruchu w kolejnych obserwacjach
czy średnia nie ukrywa skoku albo przyspieszenia
04

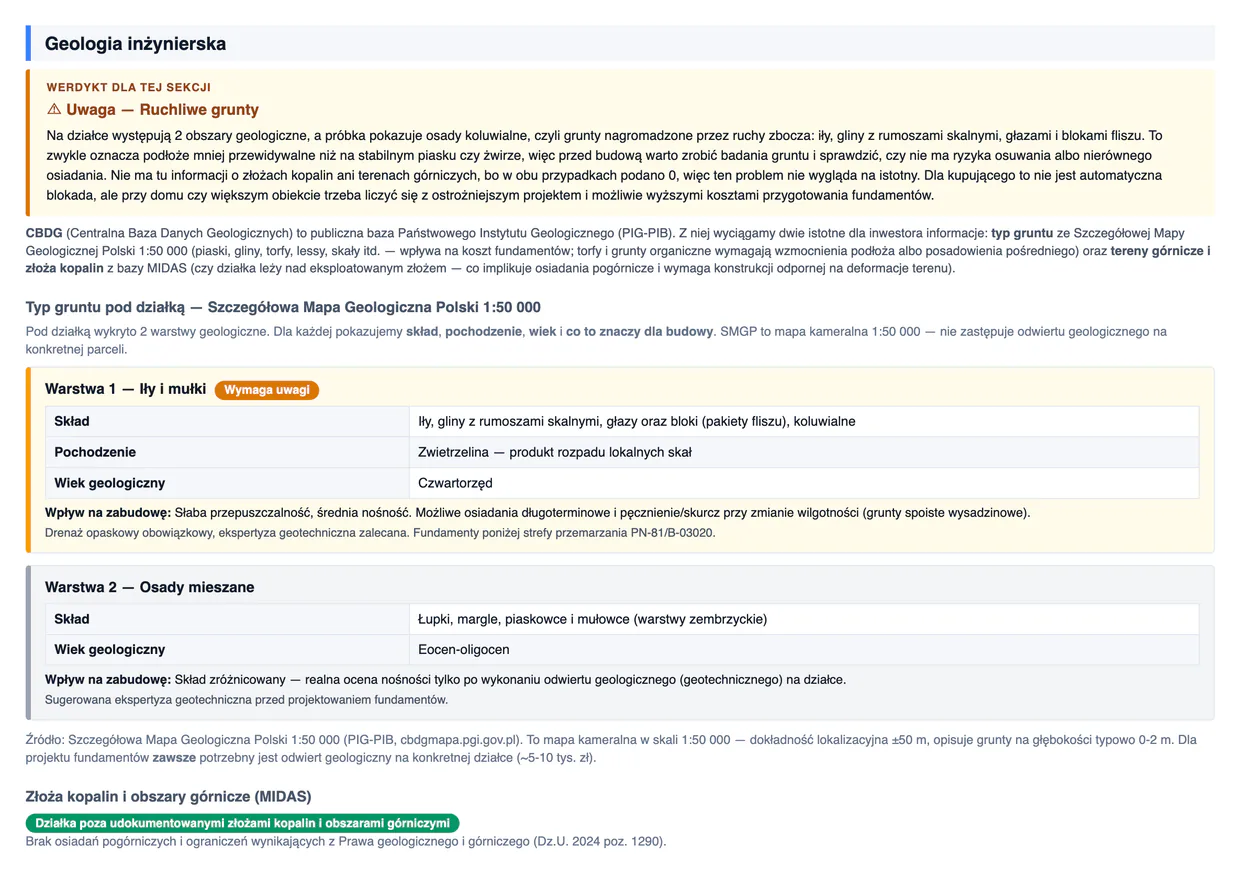

Jak raport wykrywa podatne podłoże
Sekcja geologiczna wskazuje skład, genezę i zróżnicowanie osadów, które mogą wymagać rozpoznania pod kątem osiadania. Wynik mapy definiuje hipotezę badawczą, a nie wartość odkształcenia.
Wykryte osady koluwialne zawierają iły, gliny z rumoszem, głazy i bloki fliszu. Taki wynik wymaga badań zmienności i parametrów podłoża; nie określa jeszcze wielkości osiadania.

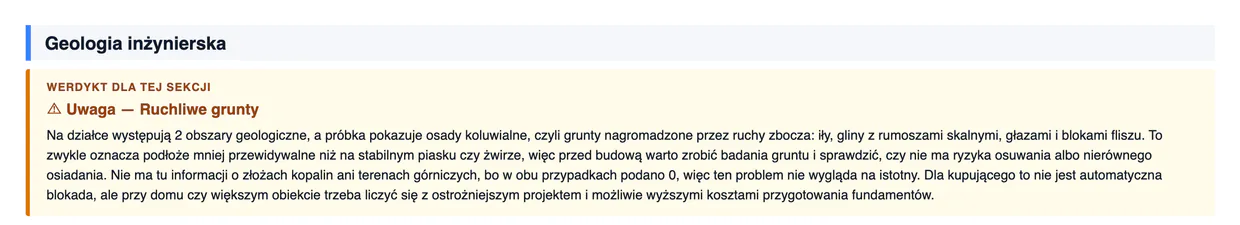

Werdykt raportu
Werdykt kieruje do badań gruntu i sprawdzenia ryzyka osuwania lub nierównego osiadania przed projektem fundamentów.
Przykład wyniku w raporcie
Wydzieleniadwie jednostki geologiczne pod działką
wykryte
Osady koluwialnemateriał przemieszczony przez ruchy zbocza
wymaga uwagi
Osiadaniemożliwy mechanizm, bez obliczonej wartości
do zbadania
Chcesz sprawdzić konkretną działkę? Raport pokaże tę sekcję razem z mapą, źródłem i datą danych.
05
Jak połączyć geologię z obserwacją ruchu
Osady koluwialne i zróżnicowane warstwy uzasadniają badanie osiadania różnicowego pod planowanym obiektem oraz ocenę stateczności stoku. Nie wolno zamieniać opisowej frazy „możliwe osiadania” na procentowy koszt albo konkretny fundament bez profili, parametrów i obciążeń.
EGMS jest drugim, niezależnym źródłem: może pokazać historyczny ruch istniejących reflektorów. Należy użyć aktualnie dostępnego produktu, sprawdzić okres i szeregi czasu. Brak ruchu radarowego nie dowodzi, że nowe obciążenie nie spowoduje konsolidacji warstwy pod fundamentem.
Co zrobić z wynikiem: jeśli ta informacja może zmienić decyzję o zakupie albo projekt, otwórz wskazane źródło i sprawdź datę danych. Dopiero wtedy ustal, czy potrzebny jest dokument, pomiar lub opinia specjalisty.
06
Najczęstsze pułapki
PUŁAPKA 01
Zielona mapa jako gwarancja
Kolor jest klasyfikacją wizualną; decyzję opiera się na liczbach, jakości i szeregu czasu.
PUŁAPKA 02
Najgorszy punkt bez kontekstu
Pojedynczy reflektor może być odstający lub dotyczyć ruchu konkretnego obiektu.
PUŁAPKA 03
Stary okres jako stan obecny
Średnia historyczna nie dowodzi, co działo się po końcu obserwacji.
PUŁAPKA 04
Przyczyna z koloru
InSAR wykrywa ruch; geologia, woda i dokumentacja ustalają możliwy mechanizm.
FAQ
Osiadanie terenu i podłoża - najczęstsze pytania
W produkcie przedstawiającym składową pionową zwykle oznacza ruch w dół względem przyjętego odniesienia. Trzeba sprawdzić metadane produktu, znak, okres i niepewność.
Nie da się ocenić bez jakości, szeregu czasu, spójności sąsiednich punktów i tolerancji obiektu. Pojedyncza wartość może być mała, ale przyspieszenie lub różnice przestrzenne mogą być ważniejsze niż średnia.
Nie. Najczęściej oznacza brak stabilnych reflektorów lub niewystarczającą jakość pomiaru w tym miejscu.
Nie w sytuacji wymagającej potwierdzenia ruchu konkretnego budynku lub punktu. Służy do przesiewu i kontekstu przestrzennego; monitoring projektuje się do celu i wymaganej dokładności.
Nie samodzielnie. Wzorzec pomaga budować hipotezy, które trzeba zestawić z geologią, wodą, górnictwem, nasypami, budową i obserwacją terenu.
Osiadanie podłoża zależy od warstw i obciążenia konkretnego fundamentu. EGMS obserwuje historyczny ruch widocznego dla radaru reflektora. Jedno źródło nie zastępuje drugiego.
Najpierw ustal mechanizm, potem mierz ruch
Raport wskaże podatne osady i dane o ruchu terenu, a procedura połączy badania podłoża, obliczenia, EGMS i monitoring bez mieszania ich zakresów.
PIG-PIB · Szczegółowa Mapa Geologiczna Polskibadania geotechniczne i obliczenia osiadańCopernicus · European Ground Motion Servicemonitoring geodezyjny, ortofotomapy i NMT GUGiK
Artykuł ma charakter informacyjny. Dane mapowe, statystyczne i automatyczna analiza nie zastępują dokumentu urzędowego, pomiaru, badania ani projektu wymaganego dla konkretnej działki. Przed zakupem potwierdź kluczowe informacje u właściwego organu, operatora lub specjalisty.
